製品パラメータ
1. モデルの例: NRV-VS-F1 30/40/50/63/75/90/110
2. 伝達比範囲: 5～100（共通機種）
3. 入力電力: 0.12kW～18.5kW
4.出力トルク： 15N・m～2500N・m
5.入力速度: ≤1800r/min (推奨値)
6. インストール形式: フランジタイプ（F1タイプ特殊フランジインターフェース、B5/B14標準モータに適合）
7. 効率: 75%~92% (伝達率と負荷に応じて動的に調整)
8. 重量: 2.5kg～150kg（モデルにより増加）
9.保護レベル: IP66（防塵・防水強化）
10. 動作温度: -25℃～100℃（短期許容温度は120℃に達する場合があります）

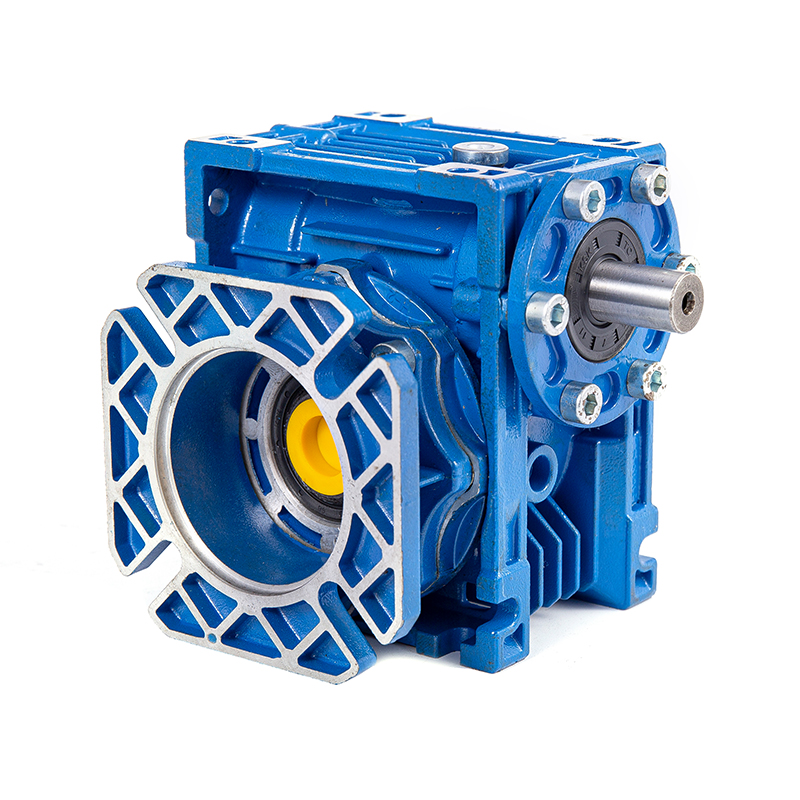

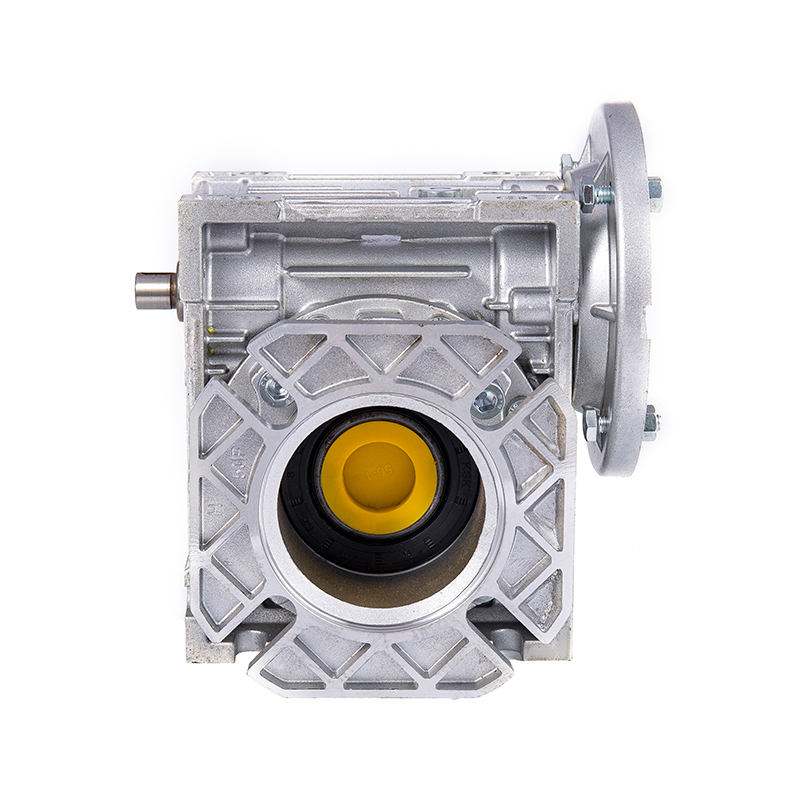

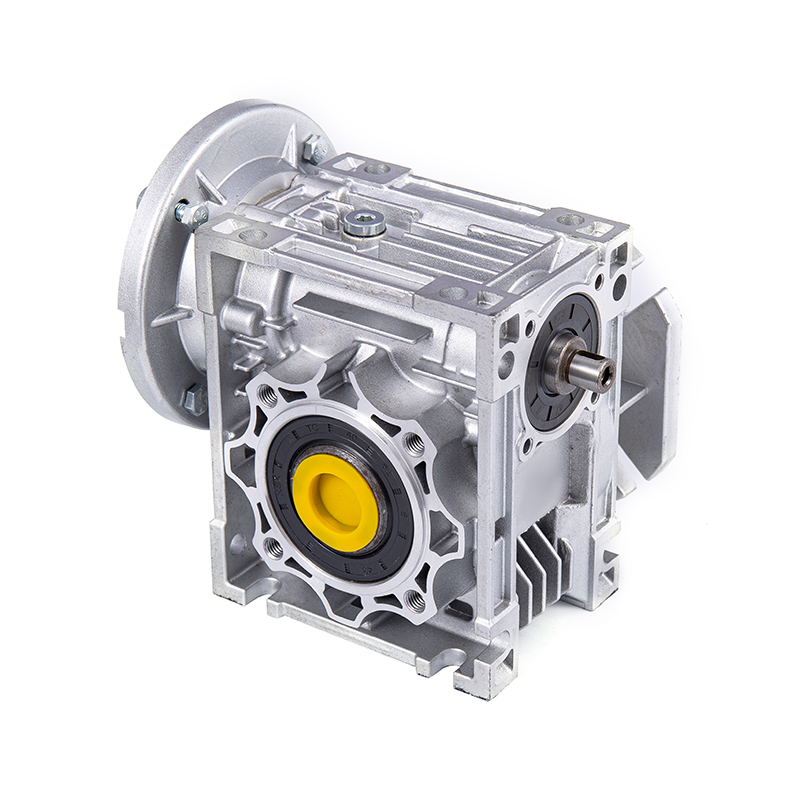

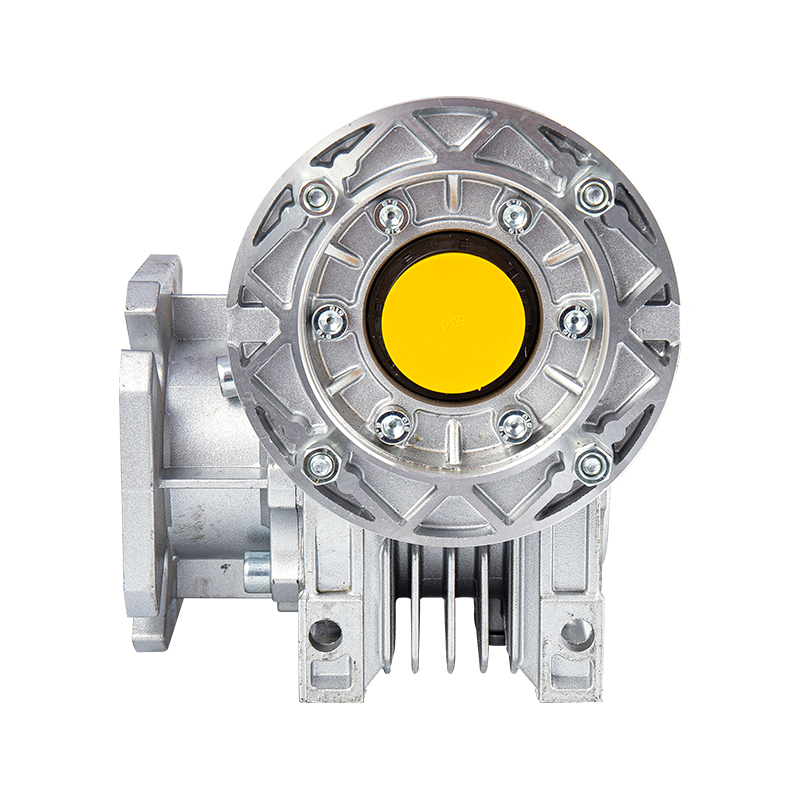

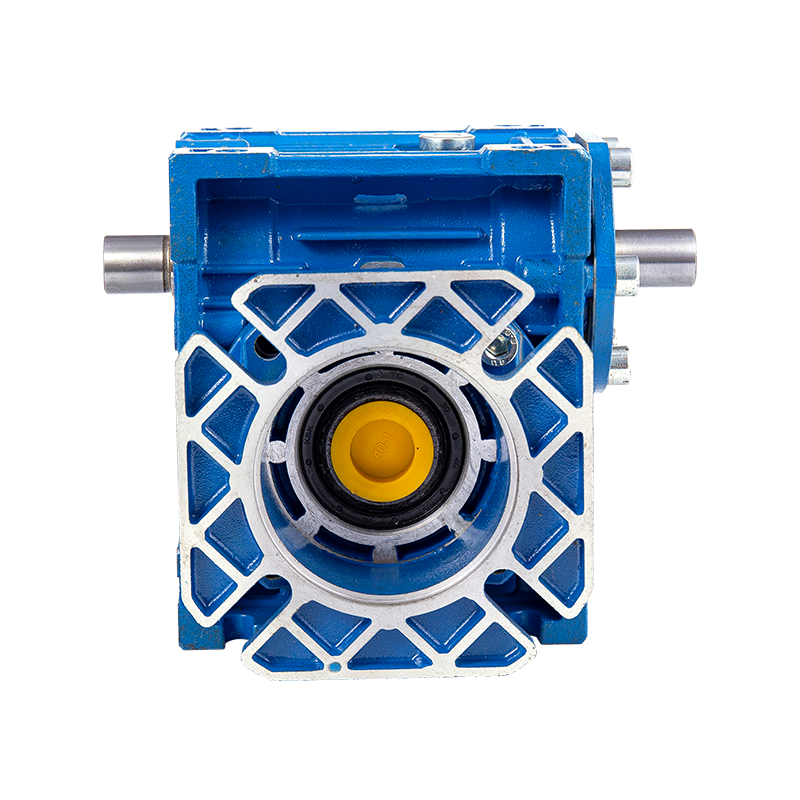

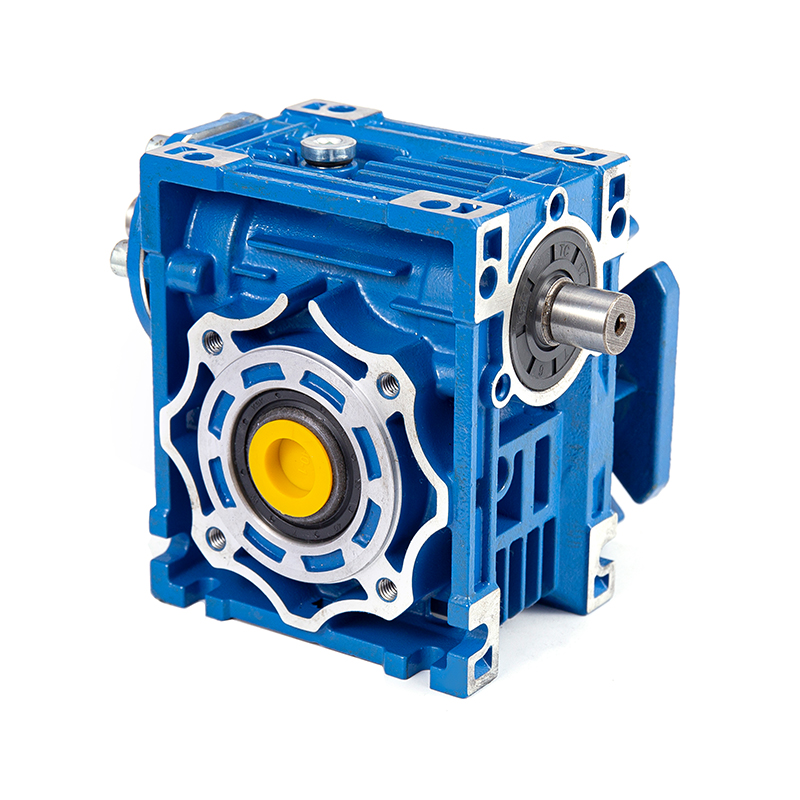

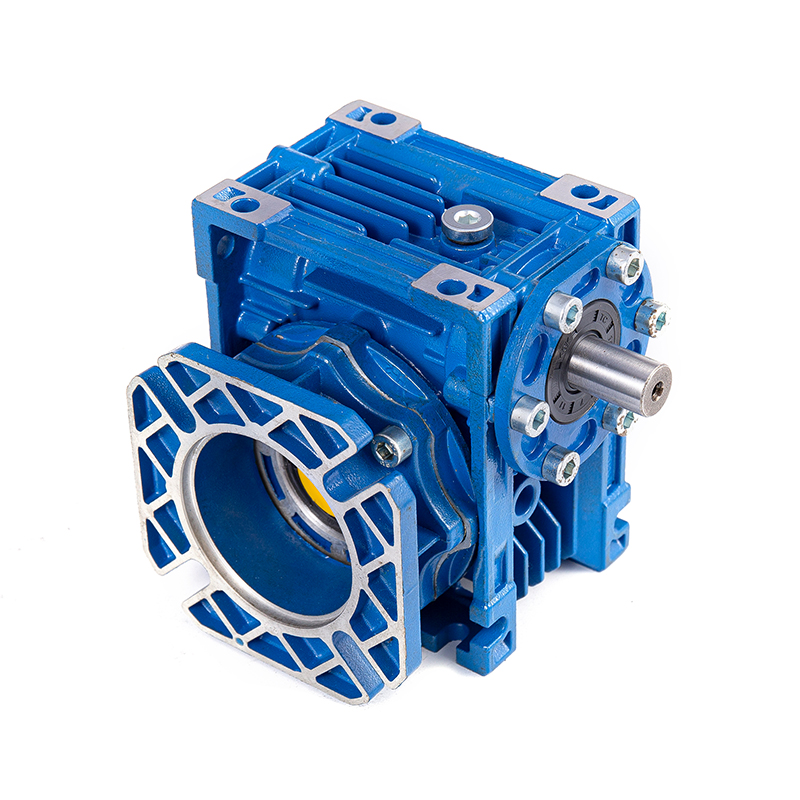

NRV-VS-F1 ウォーム減速機は、高精度、高信頼性の産業用途向けに設計されたウォームギヤ伝動をベースとした精密減速機です。
その中心的な機能は次のとおりです。
- ウォームギア構造: ウォームには45#鋼高周波焼入れ処理を採用し、ウォームホイールには錫青銅素材を採用し、高強度と耐摩耗性をバランスさせました。
- 特殊フランジインターフェイス (F1 タイプ): フランジサイズとボルト穴位置を最適化し、サーボモーター、ステッピングモーター、一般的な非同期モーターに適応し、取り付けアダプターの必要性を削減します。
- モジュール拡張: 直列・並列の多段構成に対応し、伝達比や出力トルクを柔軟に拡大します。
- 潤滑設計: 耐久性の高いグリース（オプションの食品グレードの潤滑剤）が内蔵されており、クリーンな環境に適しています。
産業オートメーション: ロボットアームジョイントドライブ、自動組立ライン、精密位置決めプラットフォーム。
- 新エネルギー設備: 太陽光発電追尾ブラケット調整、風力発電可変ピッチシステム。
- 医療機器: CT装置回転機構、手術ロボット伝送モジュール。
- 食品加工: 無菌充填機、混合タンク駆動、包装機械の動力伝達。
- 鉄道輸送: プラットフォーム安全ドアの駆動、車両換気システムの調整。
1.高精度伝送
・ウォームギヤの噛み合いすきまが調整可能(≦0.05mm)で、精密な位置決め制御に適しています。
2. シール性の向上
・ダブルリップオイルシールのラビリンスシール構造により、グリースの漏れや外部からの異物の侵入を防ぎます。
3. 耐高温設計
・筐体には放熱性能に優れたADC12アルミ合金ダイキャストを採用し、短時間の高温動作にも対応します。
4. 低バックラッシと高剛性
・出力軸は焼入れ焼き戻し処理を施しており、ラジアル荷重の耐荷重が20％向上し、重荷重の揺動シーンに最適です。
5. インテリジェントな互換性
- オプションのエンコーダ インターフェイスまたはブレーキ モジュールを使用して、サーボ システムの閉ループ制御要件を満たすことができます。
6. グリーンで省エネ
・最適化された歯形状により摩擦損失が低減され、総合エネルギー効率が90％以上に向上します。
7. 安全冗長性
- ダブルセルフロック機能（オプションの機械的セルフロック電磁ブレーキ）により、垂直荷物の安全な駐車を保証します。
ウォーム減速機の技術プロセスには、高強度材料、精密加工、モジュール設計という 3 つの主要な利点が統合されています。浸炭焼入れ、CNC歯車研削、ダブルシール構造などの革新的なプロセスにより、高精度、高信頼性、環境適合性のバランスを実現しています。プロセスコストは比較的高いですが、オートメーション、新エネルギー、医療機器など、厳しいパフォーマンス要件を持つ産業シナリオに適しています。
限定セールや最新のオファーをご希望の場合は、以下にメール アドレスを入力してご登録ください。

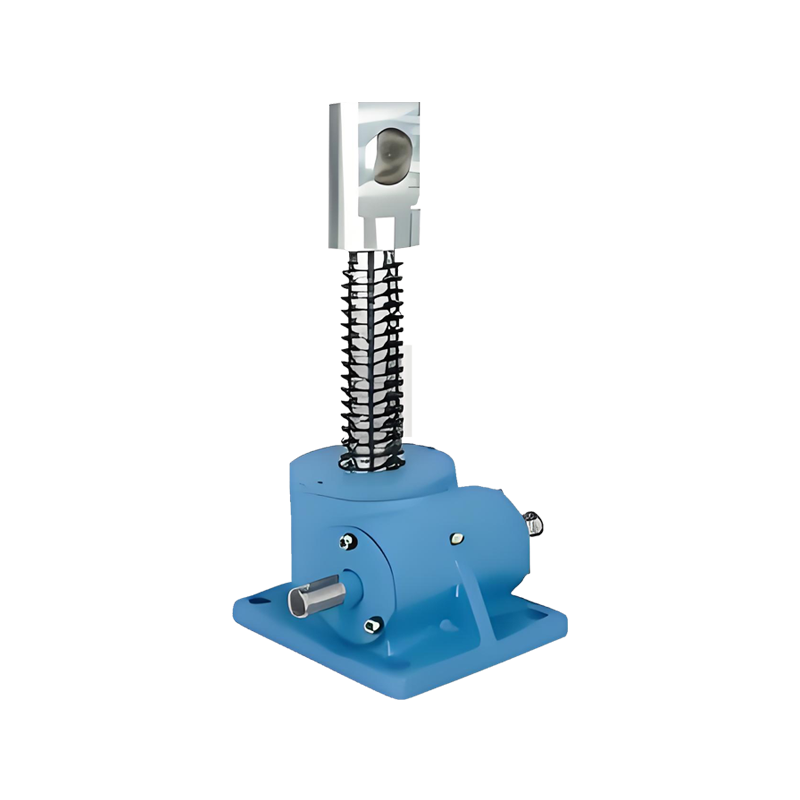

はじめに 精度、安定性、制御性は、最新の昇降および位置決めシステムにおいて不可欠な指標になりつつあります。業界がよりスマートで効率的なワークフローに移行するにつれて、垂直モーション制御デバイスは、製造、加工、物流、オートメーション、設備機器、および頑丈な機械フレームワークにおいてますます重要な役割を果たしています。 さまざまなリニアアクチュエーションメカニズムの中で、 ウォームギアスクリューリフト 機械的信頼性、制御可能な速度、負荷適応性、セルフロック特性により際立っています。垂直動作...
View More本日、当社の工場にフルコンテナが積み込まれたことを嬉しく思います。これは、当社の営業部門が直接輸出する最初のコンテナです。 2009年以来、ギアボックス減速機のルーツメーカーとして、当社の工場は多くの商社から信頼されるサプライヤーとなり、当社の製品はヨーロッパ、アメリカ、中東、東南アジア、および世界の他の地域に輸出されています。 2025 年の今年、当社は競争力のある価格で品質レベルを保証できるよう、製品を顧客に直接輸出する必要があることを認識しました。また、当社の製品を維持することも重要です。 銀行 ブラン...
View More現代の産業システムでは、 ウォームギアボックス コンパクトなスペースで高トルク伝達を実現するために重要な役割を果たします。特定の用途に適切なウォーム ギアボックスを選択するには、動作要件、性能特性、およびメンテナンスの考慮事項を完全に理解する必要があります。 ウォームギアボックスを理解する ウォーム ギアボックスは、ウォーム ギア減速機またはウォーム ドライブとも呼ばれ、ウォーム (ネジ) がウォーム ホイールとかみ合って動きと動力を伝達する一種のギア構成です。この設計により、単一ステ...
View More杭州銀航減速機有限公司は中国の工業と商業の中心地に位置し、上海-杭州-寧波高速道路と蕭山国際空港に近く、優れた地理的位置、技術資源、文化的環境に恵まれています。同社の製品は国内でよく販売されており、ヨーロッパ、アメリカ、中東、南アジア、オーストラリアに輸出されています。長年にわたる急速な発展を経て、同社は杭州の「減速機の故郷」の基幹企業となり、減速機の研究開発、生産、販売を専門としています。 NRV-VS-F1 ウォーム減速機 .
1. ウォーム減速機NRV-VS-F1の核となる技術的優位性
この製品は高品質のアルミニウム合金シェルを使用しており、美しく、軽量で錆びないという特徴があります。軽工業、化学工業、食品、包装、ガラス機械、窯業、製薬などの業界をはじめ、速度調整が必要な各種生産自動化ライン、コンベアライン、組立ラインなどで幅広く使用されています。
2. 伝達効率最適化設計
ウォームとギヤの精密な噛み合い：高精度の研削技術により、ウォームとウォームホイールの噛み合いを密にし、摩擦損失を低減し、伝達効率を向上（通常最大90％以上）します。
低バックラッシ設計: ギアペアのマッチングを最適化し、リターンクリアランスを削減し、高精度の位置決め要件を必要とする自動化機器に適しています。
潤滑技術: 高性能グリースまたはオイルバス潤滑を使用して、動作温度の上昇を抑え、寿命を延ばします。
3. セルフロック特性とその用途
一方向セルフロック機能: ウォームとギアの特別なねじれ角設計により、ウォームはウォーム ホイールを駆動できますが、ウォーム ホイールはウォームを逆駆動することができないため、逆転防止シナリオ (エレベーター、ベルトコンベアなど) に適しています。
安全で信頼性の高い：停電または緊急シャットダウンの場合、セルフロック機能により負荷の滑り落ちを防ぎ、機器の安全性が向上します。
適用業界: 食品包装機械、自動組立ライン、ガラス生産ラインなど、後退防止の正確な位置決めが必要な業界。
4. 業界競争力
カスタムNRV-VS-F1ウォームギア減速機メーカーおよび中国NRV-VS-F1ウォームギア減速機サプライヤーとして、杭州銀航減速機有限公司の製品は、軽量、耐食性、低騒音などの利点により、国内外の市場で広く認められています。これらは、食品グレードや医療グレードなど、高い衛生要件が求められる業界に特に適しています。
産業オートメーションにおけるウォームギヤ減速機NRV-VS-F1シリーズの代表的な用途と選択ガイド
杭州銀航減速機有限公司は中国の工業と商業の中心地に位置し、上海-杭州-寧波高速道路と蕭山国際空港に近く、優れた地理的位置、技術資源、文化的環境に恵まれています。同社の製品は国内でよく販売されており、ヨーロッパ、アメリカ、中東、南アジア、オーストラリアに輸出されています。長年にわたる着実な発展を経て、同社はNRV-VS-F1ウォーム減速機のカスタマイズ生産と供給を専門とする、杭州の「減速機の故郷」の中核企業となった。
このシリーズの製品は高品質のアルミニウム合金シェルを使用しており、美しく、軽量で錆びないという利点があります。軽工業、化学工業、食品、包装、ガラス機械、窯業、製薬などの業界をはじめ、速度調整が必要な各種生産自動化ライン、コンベアライン、組立ラインなどに幅広く使用され、お客様からご好評をいただいております。
1. ウォーム減速機NRV-VS-F1の代表的な用途
食品包装機械
充填機、シール機、ラベル貼付機などに適用できます。アルミニウム合金のシェルは食品グレードの衛生要件を満たしており、耐食性があり、掃除が簡単です。
自動化生産ライン
組み立てライン、ベルトコンベア、選別システムで安定した速度調整を行い、正確な伝達と低騒音動作を保証します。
ガラスおよびセラミック機器
切削や刃先研削などの精密機械に使用されるウォームギヤのセルフロック特性により、荷重の逆転を防ぎ安全性が向上します。
製薬および化学機器
耐食性材料は、ミキサー、充填装置など、湿気の多い環境または化学的環境に適しています。
軽物流システム
選別機や昇降台などで効率的な動力伝達を実現し、軽量設計により装置の負担を軽減します。
2. 選定のポイント
負荷とトルクの要件
過負荷や動力の無駄を避けるため、装置が要求するトルク（N・m）に応じて適切な機種を選定してください。
減速比範囲
NRV-VS-F1 シリーズは、モーターの速度と出力要件に適合する必要があるさまざまな減速比 (5:1 ～ 100:1 など) を提供します。
設置方法
さまざまな空間レイアウトに適応するために、フランジ (NRV) または垂直 (NRV-VS) 設置をサポートします。
環境適応性
アルミニウム合金のハウジングは湿気や粉塵の多い環境に適しており、特殊な作業条件に合わせて保護レベル (IP65 など) をカスタマイズできます。
エネルギー効率とメンテナンス
ウォームギヤの伝達効率は約70%～90%で、長期間使用する場合には定期的な潤滑が必要です（食品グレードのグリースを推奨）。
3. 杭州銀航のカスタマイズの利点
柔軟な設計: 特殊機器の統合ニーズを満たすために、非標準のシャフト直径とフランジ サイズのカスタマイズをサポートします。
グローバル認証: ISO 9001 規格に準拠しており、一部のモデルは輸出コンプライアンスを確保するために CE 認証に合格しています。
素早い対応：長江デルタのサプライチェーンを信頼し、選定からアフターサービスまでワンストップサービスを提供します。
