ウォームギアボックストランスミッションに関する一般的な問題とその修正方法

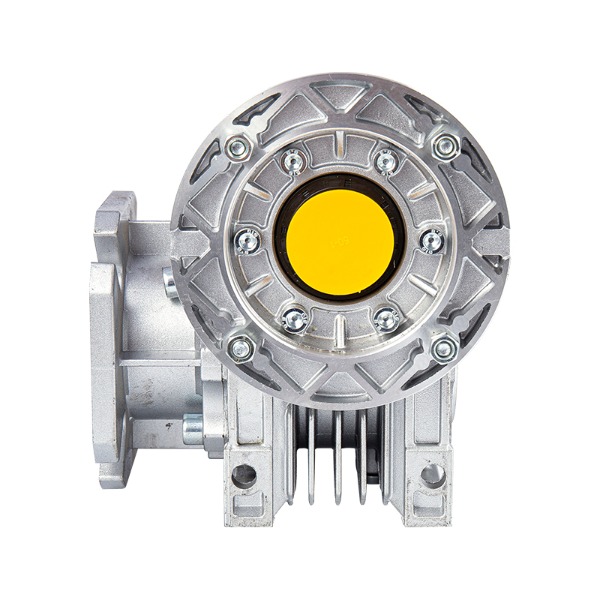

ウォームギアボックストランスミッション このシステムは、コンパクトな設計、高い減速比、静かな動作により、産業機械、コンベヤシステム、リフト、自動化装置などに広く使用されています。ただし、他の機械式動力伝達装置と同様に、特定の故障が発生する傾向があります。これらの一般的な問題を理解し、それらに対処する方法を知ることで、信頼性と耐用年数を大幅に向上させることができます。

ウォームホイールの過度の摩耗

ウォーム ギアボックスのトランスミッションで最も一般的な故障は、青銅製ウォーム ホイールの摩耗の加速です。これは、硬化したスチール製ウォームと柔らかいブロンズ製ホイールの間の滑り摩擦によって発生します。不適切な潤滑、位置ずれ、または過負荷により、摩耗率が大幅に増加します。

症状:

• バックラッシュの増加
• 動作音がうるさい（ギシギシ音やきしみ音）
• 潤滑剤中の金属粒子
• 出力トルクの低下

修正:

• 摩耗したウォームホイールを交換し、ウォームに損傷がないか検査します。
• 正しい粘度および種類の潤滑剤 (通常は EP ギア オイルまたは合成油) を使用してください。
• 入力シャフトと出力シャフトが適切に位置合わせされていることを確認します。
• 衝撃荷重や全負荷時の頻繁な発停は避けてください。

過熱

ウォーム ギアボックスのトランスミッションは滑り接触するため、発熱が発生します。ただし、過度の温度（80 ～ 90°C 以上）は潤滑剤を劣化させ、摩耗を増加させ、シールの破損を引き起こす可能性があります。過熱は多くの場合、高い周囲温度、全負荷での連続運転、または不十分なオイル量によって発生します。

症状:

• 筐体が触れないほど熱くなる
• 油の臭いや変色
• シールを越えたオイル漏れ
• 効率の低下

修正:

• オイルレベルを確認し、必要に応じて補充します。
• 熱安定性の高い高級合成油に変更してください。
• 外部冷却フィンまたは強制換気ファンを追加します。
• サービスファクタを下げます (入力速度または負荷を下げます)。

プロのヒント: 連続使用のアプリケーションでは、単純な熱電対で油の温度を監視することで、致命的な故障を防ぐことができます。

油漏れ

ウォーム ギアボックスのトランスミッション ユニットでは、オイル漏れが常に発生します。一般的な漏れ箇所には、入力/出力シャフト シール、ハウジングの合わせ面、ブリーザー ベントなどがあります。漏れは潤滑剤を無駄にするだけでなく、汚染物質の侵入を引き起こします。

症状:

• ギアボックスの下の水たまり
• 短時間運転後のオイルレベル低下
• シールや接合部の周囲に目に見える濡れがある

修正:

• 摩耗したシャフト シールを交換します。シャフトの表面に傷が付いていないことを確認します。
• 再組み立て中にハウジングの接合部に嫌気性シーラントを塗布します。
• 圧力の上昇を防ぐために、詰まったブリーザーを掃除するか交換してください。
• 過剰な充填は避けてください。メーカーの充填レベルに従ってください。

過度の振動や騒音

ウォーム ギアボックスのトランスミッションはヘリカル ギアボックスやスパー ギアボックスよりも静かに動作しますが、異常な振動やガタガタ音が発生する場合はトラブルを示します。原因は、ベアリングの故障、ウォーム シャフトの位置ずれ、ギアの歯の損傷など多岐にわたります。

症状:

• 周期的なノックまたはゴロゴロ音
• 目に見えるシャフトの振動
• 加速度計の測定値が通常のベースラインを超えている

修正:

• モーターとギアボックス入力間のカップリングの位置を確認します。
• ベアリングに孔食やケージの損傷がないか検査します。必要に応じて交換してください。
• ウォーム シャフトの軸方向の遊びが仕様内 (通常 0.05 ～ 0.15 mm) であることを確認します。
• 共振をなくすために基礎ボルトを締めてください。

ベアリングの早期故障

ウォームシャフトとウォームホイールシャフトをベアリングで支えます。ウォーム ギアボックス トランスミッションでは、ウォーム シャフトのスラスト ベアリングが高いアキシアル荷重に耐えます。不十分な潤滑、汚れ、予圧誤差は、ベアリングの早期故障の原因となります。

症状:

• 入力軸を手で回すときの粗さ
• 高周波振動
• 動作時の金属音

修正:

• 同じ精度クラス (P6 または P5 など) のベアリングを交換してください。
• 正しいプリロードを使用してください。プリロードが多すぎると過熱が発生します。少なすぎると遊びの原因になります。
• 潤滑剤の濾過を改善して、20 μm を超える粒子を除去します。
• ハウジングのボアが磨耗していないか、真円になっていないことを確認してください。

潤滑油の汚染と劣化

ウォーム ギアボックス トランスミッションの潤滑剤の寿命は、動作温度が高く、滑り動作が原因で他のタイプのギアよりも短くなります。水の浸入、酸化、粒子汚染がよく起こります。

症状:

• 乳白色または白濁した油（水）
• 黒焦げ臭（酸化）
• 住宅内部の汚泥の堆積

修正:

• オイル交換は定期的に (通常 2,500 ～ 5,000 時間ごと) 行ってください。
• ワームドライブ用に設計された合成 PAO または PAG オイルを使用してください。
• 湿気の侵入を防ぐために、乾燥剤ブリーザーを取り付けてください。
• 実験室分析のために定期的にオイルのサンプルを採取します。

時間の経過とともにバックラッシュが増加する

ウォームギアボックストランスミッションの初期バックラッシュは、油膜の形成と熱膨張のために必要です。しかし、バックラッシが大きすぎると位置決め精度が低下し、衝撃荷重が発生します。バックラッシュが徐々に増加する場合は、ウォーム ホイールの歯が摩耗していることを示します。

症状:

• サーボアプリケーションでの再現性の悪さ
• 方向転換時のカタカタ音
• 出力軸揺動時に緩みを感じる

修正:

• 分割ウォーム設計の場合は、ウォームの軸方向の位置を調整してバックラッシを低減します。
• 歯の摩耗が元の厚さの 15% を超えた場合は、ウォーム ホイールを交換します。
• 調整不可能なギアボックスの場合は、ギアセット全体を交換することを検討してください。
• 精度が重要な場合は、逆方向の荷重サイクルを繰り返すことを避けてください。

ウォームギアボックストランスミッションの予防保守チェックリスト

耐用年数を最大限に延ばすには、次のルーチンを実装してください。

• 毎週: 漏れ、異音、筐体温度を目視検査します。
• 毎月: オイルレベルを確認し、同じ種類の潤滑剤を補充してください。
• 四半期ごと: 汚染を調べるためのサンプルオイル。きれいな息抜き。
• 毎年: バックラッシュとベアリングのエンドプレイを測定します。動作温度が 80°C を超える場合は、状態に関係なくオイルを交換してください。
• 2年ごと: 分解して清掃し、ウォームとホイールの接触パターンを検査し、シールを交換します。

結論

ウォーム ギアボックス トランスミッション システムは、適切にメンテナンスされていれば堅牢で信頼性が高くなります。磨耗、過熱、漏れ、振動、ベアリングの故障、潤滑剤の劣化、バックラッシュなどの最も一般的な問題は、正しい潤滑剤の選択、定期的な検査、迅速な修理によって防ぐことができます。根本原因を理解し、上記で概説した修正を適用することで、メンテナンス チームは計画外のダウンタイムを 50% 以上削減し、ギアボックスの寿命を大幅に延ばすことができます。特定の公差と潤滑剤のグレードについては、必ず元の機器のマニュアルを参照してください。また、ウォーム ドライブでは、温度が健全性の最良の指標であることを覚えておいてください。
