ウォームギヤ減速機とは何ですか?初心者向けの完全ガイド

機械式動力伝達の世界では、シンプルさ、コンパクトさ、トルク増大という点でこれほど優れた組み合わせを提供するデバイスはほとんどありません。 ウォームギヤ減速機 。あなたが工学部の学生であれ、メンテナンス技術者であれ、初めて自動機械を構築する趣味の愛好家であれ、この重要なコンポーネントを理解することは、より適切な設計と調達の決定を下すのに役立ちます。

ウォームギヤ減速機とは何ですか?

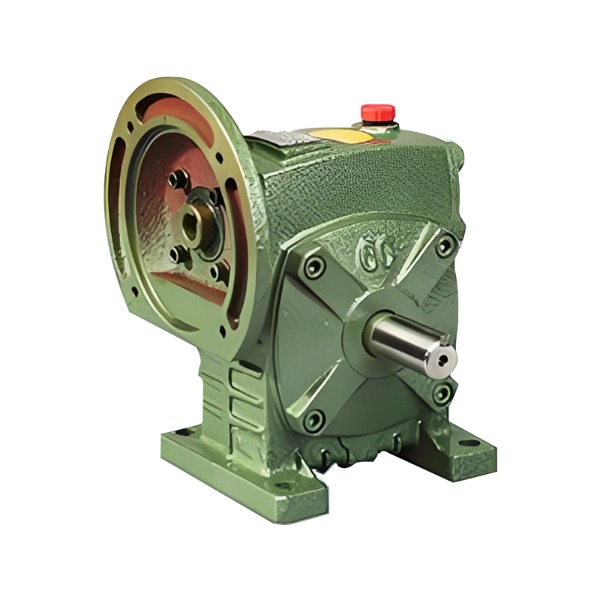

ウォームギア減速機は、トルクを増加させながら回転速度を下げる機械装置です。これは、ウォーム (ネジのように見える) とウォーム ホイール (螺旋歯のある歯車) という 2 つの主要な要素で構成されます。ワームは駆動コンポーネントです。ウォームホイールは被駆動コンポーネントです。

シャフトが平行である従来の歯車列とは異なり、ウォーム ギア減速機は通常、垂直で交差しないシャフト間で運動を伝達します。この直角構成によりスペースが節約され、コンパクトな機械設計が可能になります。

ウォームギア減速機はどのように機能しますか?

動作原理は一見シンプルです。ウォームが回転すると、そのらせん状のねじ山がウォーム ホイールの歯を押します。ウォームのねじ山は本質的に円筒の周りに巻き付けられた連続した傾斜面であるため、ウォームが 1 回転するたびにウォーム ホイールは 1 歯 (または 1 歯の一部) だけ前進します。

この形状により、一段で高い減速比が得られます。たとえば、ウォームのスタートが 1 つ (連続した 1 つのねじ山) の場合、ウォームを 1 回転させると、ウォーム ホイールが 1 歯ずつ移動します。ホイールの歯数が 50 の場合、出力シャフトは入力速度の 1/50 で回転します。

主な機械的動作:

• スライドアクション – 回転する平歯車やはすば歯車とは異なり、ウォームギアは滑り接触に大きく依存しています。これにより熱が発生するため、適切な潤滑が必要になります。
• オートロック物件 – 多くの構成では、ウォームはホイールを駆動できますが、ホイールがウォームを逆駆動することはできません。これはホイストやコンベヤにとって貴重な安全機能です。

重要: すべてのワーム ドライブが自動ロックされるわけではありません。セルフロック状態は進角と摩擦係数に依存します。経験則: 通常、リード角が約 5 ～ 6 度未満であると、セルフロック動作が発生します。

ウォームギヤ減速機の主要構成部品

部品を理解することは、トラブルシューティングと選択に役立ちます。以下に簡単な内訳を示します。

材質の選択は慎重です。ウォームは硬いスチールで作られ、ホイールは柔らかいブロンズで作られています。この異種材料の組み合わせによりかじりを軽減し、柔らかいホイールをウォームにわずかに追従させ、接触面積と荷重分散を改善します。

減速比と効率

ウォームギヤ減速機の特徴のひとつは、コンパクトなスペースで高い減速比を達成できることです。シングルステージユニットは通常、5:1 ～ 100:1 の比率を提供します。 2 段ユニットでは 1000:1 を超える場合があります。

ただし、この大幅な削減には効率性というトレードオフが伴います。ウォームは回転するのではなく、ホイールに対してスライドするため、摩擦損失が大きくなります。一般的な効率範囲は次のとおりです。

• 低削減 (5:1 ～ 20:1): 80～90%
• 中程度の削減 (30:1 ～ 60:1): 65～80%
• 高い削減率 (70:1 以上): 50～65%

比較のために、同様の比の平歯車減速機は 95% の効率を達成する可能性がありますが、セルフロックや同じコンパクトな直角レイアウトは提供されません。

ウォームギヤ減速機を使用するメリット

エンジニアと設計者は、いくつかの具体的な利点を得るためにウォーム ギア減速機を選択します。

一段階での高い削減
他のタイプの歯車では、ウォーム 1 段の減速に対応するために 2 段または 3 段が必要になることがよくあります。これにより、部品数、組み立て時間、装置全体のサイズが削減されます。

直角動力伝達
モーターを被動シャフトに対して垂直に取り付ける必要がある場合、ウォームギヤ減速機を使用すると、かさ歯車や複雑なブラケットを追加することなくレイアウトの問題が解決されます。

セルフロック機能
昇降用途 (エレベータ、ジャッキ、コンベヤの傾斜など) では、電源が遮断されたときのセルフロック機能により逆回転が防止されます。メカニカルブレーキとして機能し、安全性が高まります。

静かでスムーズな動作
連続的な滑り係合により、特に中程度の速度で、他のタイプの歯車に比べて振動や騒音が少なくなります。

過負荷耐性
ウォームホイールの材質 (青銅) は脆性破壊を起こさずに弾性変形できるため、わずかな位置ずれや瞬間的な過負荷に対する耐性が高くなります。

考慮すべき制限事項

完璧なテクノロジーはありません。ウォームギア減速機には、システム設計に考慮する必要があるいくつかの制約があります。

効率の低下
前述したように、特に高い比率では、摩擦により効率が低下します。これは、より多くのエネルギーが熱として失われることを意味し、連続使用用途では追加の冷却が必要になる場合があります。

発熱
過度の熱は潤滑剤を劣化させ、シールを損傷したり、コンポーネントの熱膨張を引き起こす可能性があります。エンジニアは、機械的なトルクの制限だけでなく、熱出力の制限も計算する必要があります。

制限された入力速度
入力速度が高い（3000 ～ 4000 rpm 以上）と、過熱や急速な摩耗が発生する可能性があります。ウォーム減速機は、AC モーター、サーボ モーター、または油圧モーターからの中程度の入力速度に最適です。

バックラッシュ
ウォーム ドライブは低バックラッシュ (精密グレード) で製造できますが、標準的な商用ユニットは高品質の平歯車または遊星ギアボックスよりもバックラッシュが高くなります。これは、CNC 回転テーブルなどの正確な位置決めアプリケーションにとって重要です。

さまざまな業界にわたる典型的なアプリケーション

ウォームギヤ減速機は多くの日常機械や産業機械で使用されています。以下に一般的な例を機能別にグループ化します。

これらの各例において、主な要件は通常、低速での高トルクであり、場合によってはセルフロック要件やスペースの制約が伴うこともあります。

正しいウォームギヤ減速機の選択方法

マシンに適したユニットの選択には、比とトルクだけでは不十分です。次の論理シーケンスに従います。

ステップ 1 – 入力要件と出力要件を定義する

• モーター出力 (kW または HP)
• 入力回転数(rpm)
• 希望出力回転数(rpm)
• 必要な出力トルク (Nm または lb-in)

ステップ 2 – サービス係数を決定する
荷重の種類（均一、中程度の衝撃、重度の衝撃）と毎日の運転時間に基づきます。必要なトルクにサービスファクターを乗じて、設計トルクを求めます。

ステップ 3 – 比率を確認する
入力速度を出力速度で割ります。利用可能な最も近い標準比率を選択します。

ステップ 4 – 熱容量を確認する
減速機が許容温度上昇を超えずに熱を放散できることを確認してください。そうでない場合は、より大きなユニット、外部冷却、または強制潤滑を検討してください。

ステップ5 – 取り付け方向を確認する
ウォーム減速機には多くの場合、特定のレベルまでオイルが充填されています。逆さままたは標準以外の角度で取り付ける場合は、特別な潤滑の変更が必要になる場合があります。

ステップ 6 – セルフロック要件を確認する
逆方向運転の防止が重要な場合は、選択したリード角と摩擦条件が負荷と動作温度下で確実にセルフロックすることをメーカーに確認してください。

潤滑とメンテナンスのベストプラクティス

適切な潤滑は、ウォームギヤ減速機の寿命を延ばす最も重要な要素です。滑り接触により、通常のギアオイルでは耐えられない熱とせん断応力が発生します。

潤滑剤選択ガイド:

• 極圧 (EP) 添加剤を含む合成油または鉱物油を使用してください。
• 粘度は速度と周囲温度に依存します。ISO VG 220 ～ 460 が一般的です。
• 青銅を腐食させる可能性がある活性硫黄を含むオイルは避けてください。

メンテナンスチェックリスト:

• 最初の 200 ～ 400 時間の運転後 (慣らし運転期間) にオイルを交換してください。
• その後は 2500 ～ 4000 時間ごと、または 6 ～ 12 か月ごとに交換してください。
• シール、ハウジングの温度、異常音を定期的に検査してください。
• 油漏れや汚れ（水、ゴミ、金属粉）がないか確認してください。

トラブルの兆候には、ハウジングの過度の熱 (200°F / 93°C 以上)、振動の増加、または潤滑剤からの黒く焦げた臭いが含まれます。

よくある質問

Q1: ウォームギヤ減速機は可逆式ですか?
A: 通常はありません。ほとんどの標準ユニットはセルフロックのため、バックドライブできません。特殊な低摩擦設計 (ウォームにローラー ベアリングを使用したものなど) はリバーシブルにすることもできますが、あまり一般的ではありません。

Q2: ウォームホイールはなぜ青銅製なのでしょうか？
A: ブロンズは、焼入れ鋼に対する優れた耐かじり特性に加え、優れたなじみ性と耐食性を備えています。アルミニウム青銅またはリン青銅が代表的な選択肢です。

Q3：ウォーム減速機を連続使用しても大丈夫ですか？
A: はい、ただし熱定格を計算する必要があります。 24 時間 365 日稼働させるには、純粋な機械的トルクの計算で示唆されるよりも大きなフレーム サイズを選択するか、強制冷却を追加します。

Q4：ウォーム減速機と遊星減速機の違いは何ですか？
A: 遊星減速機は効率が高く、バックラッシュが低いですが、セルフロックに欠けており、一般に減速比が高いほど高価になります。ウォーム減速機は、直角用途向けに、よりシンプルでセルフロック式で、よりコンパクトです。

結論

ウォーム ギア減速機は、特に直角レイアウトや受動的バックストップ保護が必要な場合に、トルクを増大させながら速度を低下させる、堅牢かつコンパクトで多用途なソリューションです。効率は他の種類の歯車よりも低いですが、高い一段減速、静かな動作、固有のセルフロックという利点により、マテリアルハンドリングから自動車システムに至るまでの業界で不可欠なものとなっています。

ユニットを選択する際は、減速比、熱容量、潤滑の種類の 3 つの重要な要素に注目してください。適切な選択とメンテナンスにより、高品質のウォームギヤ減速機は長年にわたる信頼性の高いサービスを提供します。
