ウォームギアボックストランスミッション は機械動力伝達の基礎技術であり、コンパクトなスペースで高い減速比を必要とする業界全体で広く使用されています。従来のヘリカルまたはスパー ギア システムとは異なり、ウォーム ギアボックスのトランスミッションは、ウォーム (ネジ) とウォーム ホイール (ギア) の間の独特の滑り動作に依存しています。この設計により、多くの場合単一の減速段で直角トルク伝達が可能になり、同時に騒音低減やセルフロック機能などの固有の利点も得られます。

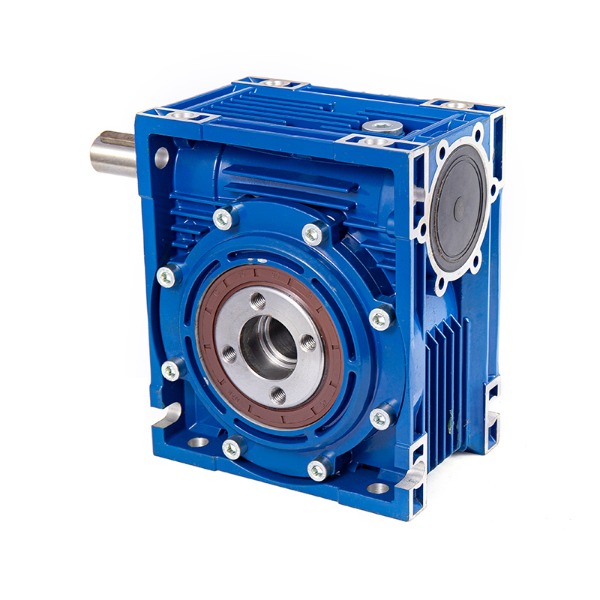

ウォーム ギアボックスのトランスミッションは、硬化鋼ウォーム (入力) と青銅または鋳鉄のウォーム ホイール (出力) という 2 つの主要コンポーネントで構成されます。ウォームには、ホイールの歯と係合する 1 つまたは複数の螺旋ネジが付いています。ウォームが回転すると、そのねじ山がホイールの歯を押し、ホイールが回転します。ウォームの軸はホイールの軸に対して垂直であり、90 度の駆動構成を作成します。
重要な機械的特性は、動きが主にウォームからホイールに伝達されるが、簡単には逆転しないことです。これは、通常、滑り面間の摩擦角がウォームのリード角を超え、セルフロック効果が生じるために発生します。このため、ウォーム ギアボックス トランスミッションは、荷重保持が重要なホイスト、リフト、コンベア システムに最適です。
長所と短所を理解することは、エンジニアが適切なドライブ ソリューションを選択するのに役立ちます。以下に簡潔にまとめます。
| 特徴 | メリット | 制限事項 |
|---|---|---|
| 減速比 | 単一ステージで最大 100:1 | はすば歯車と比較して効率が低い (50 ~ 85%) |
| 騒音レベル | 非常に静かな動作 | 正確な潤滑が必要 |
| セルフロック | 多くのデザインでバックドライブを実現 | 振動や高速下では信頼性が低い |
| トルク密度 | 小さなエンベロープで高トルク | より多くの熱を発生させます |
| 寿命 | 適切に評価されていれば長い | 潤滑不良によるブロンズホイールの摩耗 |
ウォーム ギアボックス トランスミッション システムは、そのコンパクトな形状と高い減速比により、さまざまな分野で使用されています。
特定のタスク用にウォーム ギアボックス トランスミッションを選択する場合、エンジニアは以下を評価する必要があります。
| パラメータ | 考慮事項 |
|---|---|
| 入力速度 | 速度が高くなると (>1500 rpm)、効率が低下し、熱負荷が増加します。 |
| 出力トルク | 衝撃荷重または頻繁な始動に対するサービス係数を含める必要がある |
| 中心距離 | 全体のサイズとトルク容量を決定します |
| ギア比 | 標準比率: 5:1、10:1、20:1、30:1、40:1、50:1、60:1 |
| 潤滑タイプ | EP 添加剤を含む合成 PAO または鉱物油 |
| 取付位置 | 脚、フランジ、またはシャフトに取り付けられます。オイルレベルの設計に影響を与える |
ウォーム ギアボックス トランスミッションの滑り動作により、転がり接触ギアよりも多くの摩擦が発生します。効率はリード角と潤滑剤の粘度に大きく依存します。シングルスタート ウォーム (低リード角) の場合、効率は 50 ~ 60% に低下する可能性がありますが、セルフロックの方が信頼性が高くなります。マルチスタート ワーム (スレッド数が多い) は効率を 75 ~ 85% に向上させますが、セルフロックが減少または排除されます。
熱出力を管理するために、メーカーは多くの場合、連続使用用途向けに冷却リブを備えたハウジングを設計したり、ファン冷却を統合したりします。劣化した潤滑剤はブロンズホイールの摩耗を促進するため、適切なオイルの選択と交換間隔が重要です。
正しく取り付けると耐用年数が延びます。主なガイドラインには次のものが含まれます。
配置: 入力シャフトと出力シャフトの間のミスアライメントは、不均一な歯当たりや早期故障の原因となります。
バックラッシュ調整: 一部のウォーム ギアボックスのトランスミッション設計では、摩耗を補償するために中心距離を調整できます。
ブリーザー位置: ブリーザは油漏れを防ぐため、最終取付姿勢の最も高い位置に取り付けてください。
初期慣らし運転: 全負荷で動作させる前に、短い慣らし運転期間 (50% 負荷で 2 ~ 4 時間) を行うことをお勧めします。
オイル交換スケジュール: 最初は 100 ~ 200 時間後 (新しいギアボックスの場合)、その後は 2500 時間ごとまたは年に一度交換します。
Q1: ウォームギアボックスのトランスミッションは常にセルフロックしますか?
いいえ、セルフロックは摩擦係数、リード角、表面仕上げによって異なります。経験則として、リード角が 5 ~ 6° 未満のシングルスタート ウォームは、静的条件下でセルフロックを実現します。マルチスタート ウォームまたは高効率設計では、セルフロックが発生することはほとんどありません。必ずメーカーのデータを確認してください。
Q2: ウォームホイールはなぜ青銅で作られるのが一般的ですか?
ブロンズは焼入れ鋼に対して優れた耐焼き付き特性を持ち、ワームを損傷することなく小さな破片を埋め込むことができます。境界潤滑条件下での低い摩擦係数は、ウォームギアボックストランスミッションの滑り接触に不可欠です。
Q3: ウォームギアボックストランスミッションは手動でバックドライブできますか?
セルフロック設計では、逆方向の駆動は不可能であるか、非常に高い逆方向のトルクが必要です。非セルフロック モデルの場合は、手動逆回転が可能ですが、加速が制御されないため、ブレーキ システムなしでは推奨されません。
Q4: ウォームギアボックストランスミッションの標準的な耐用年数はどれくらいですか?
適切な潤滑を行い、定格負荷内で使用すると、効率が大幅に低下するまでに 15,000 ~ 25,000 時間の運転時間がかかるのが一般的です。通常、ホイールの摩耗が制限要因となります。定期的にバックラッシを測定することで、余寿命の予測に役立ちます。
Q5: 既存のウォームギアドライブの効率を高めるにはどうすればよいですか?
ウォームギヤ用に設計された合成ポリアルファオレフィン (PAO) またはポリグリコール潤滑剤に切り替えてください。オイルレベルが正しいことを確認してください。可能であれば入力速度を下げてください。ただし、効率が高くなると、通常、セルフロック機能が低下することに注意してください。
