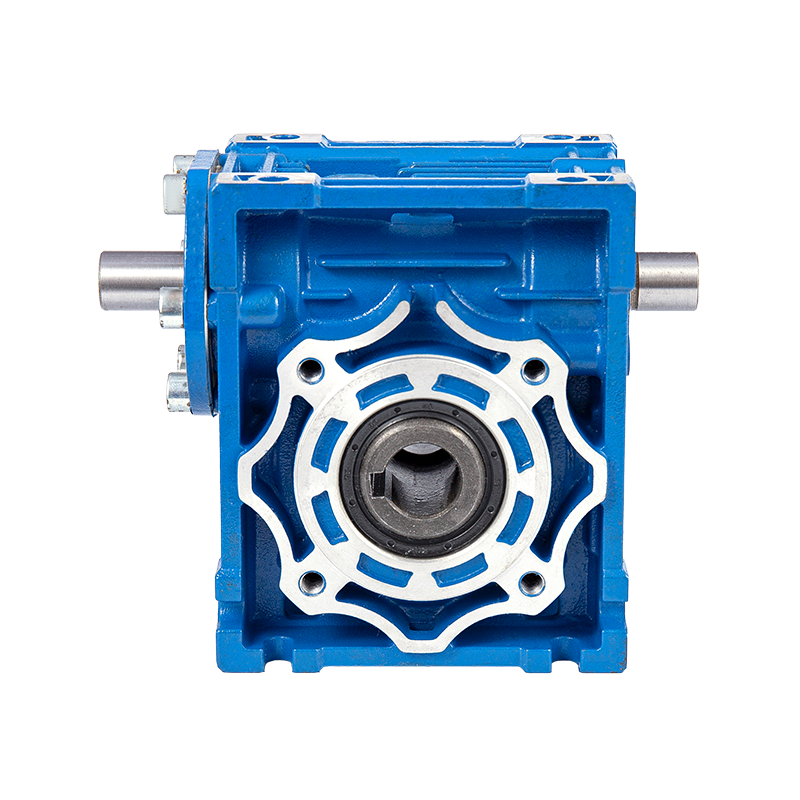

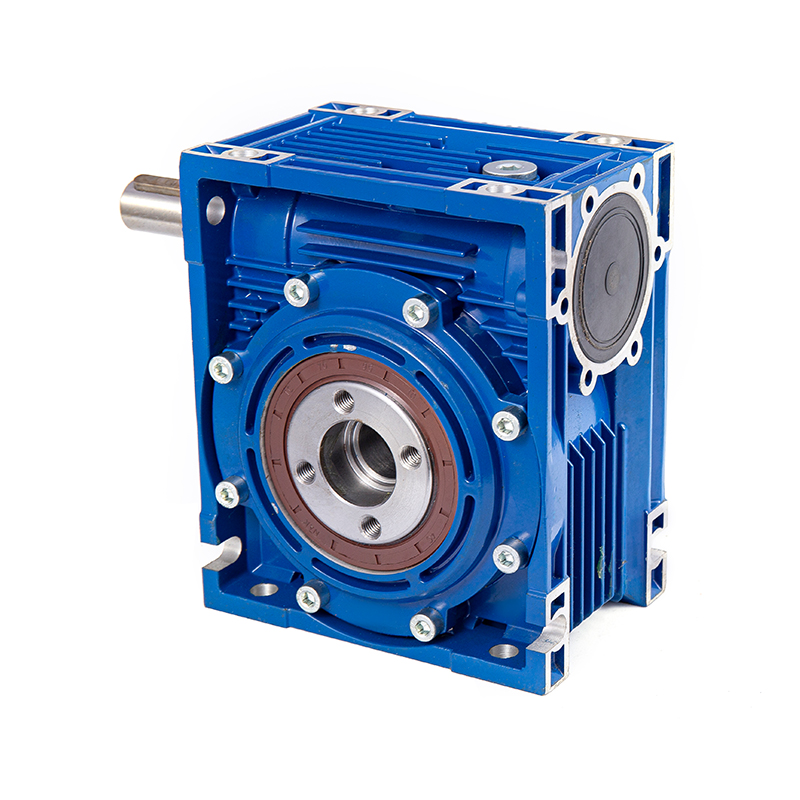

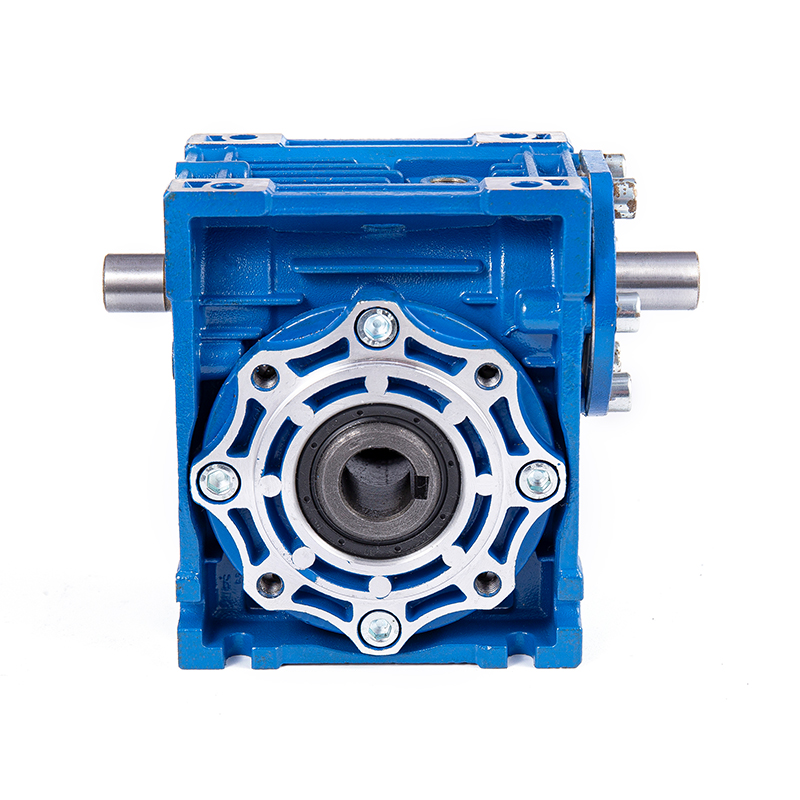

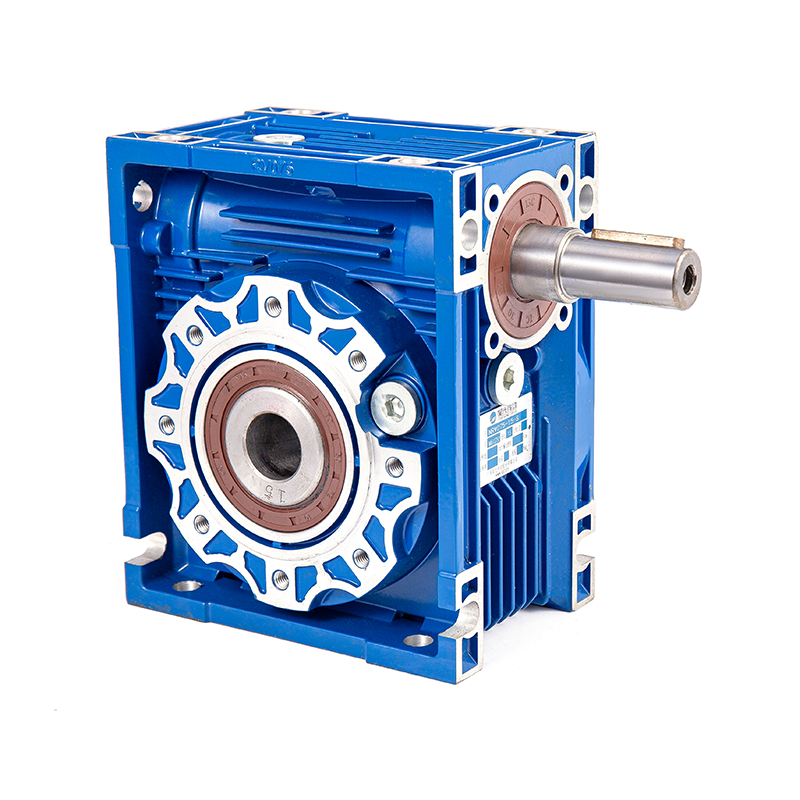

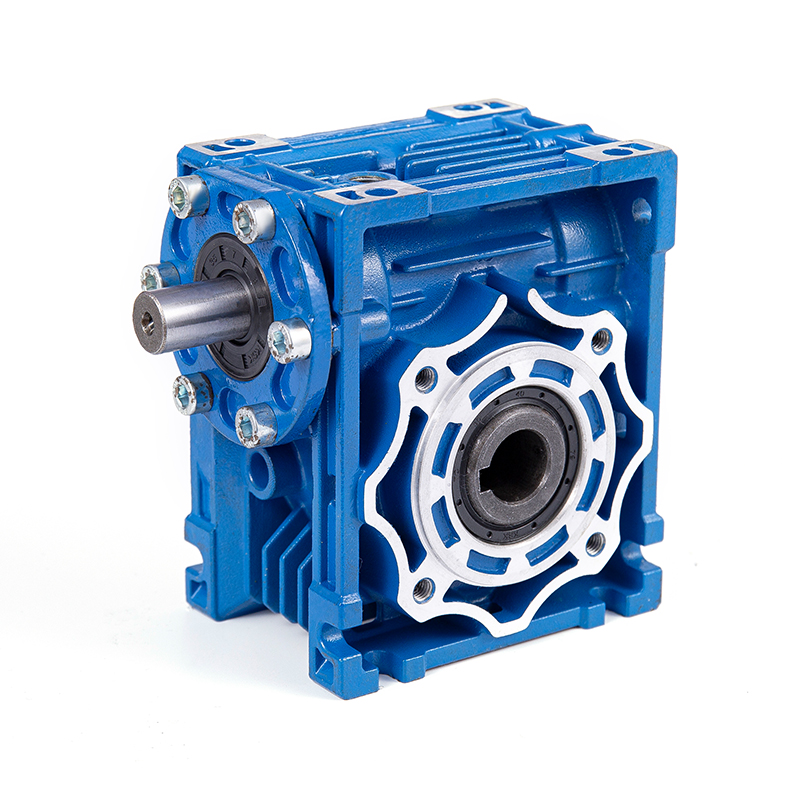

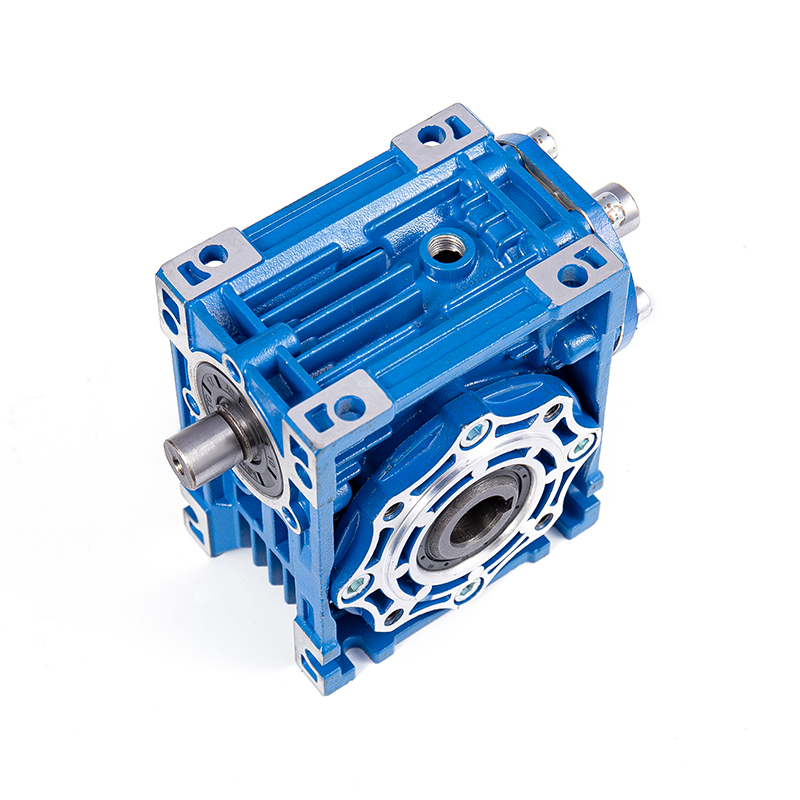

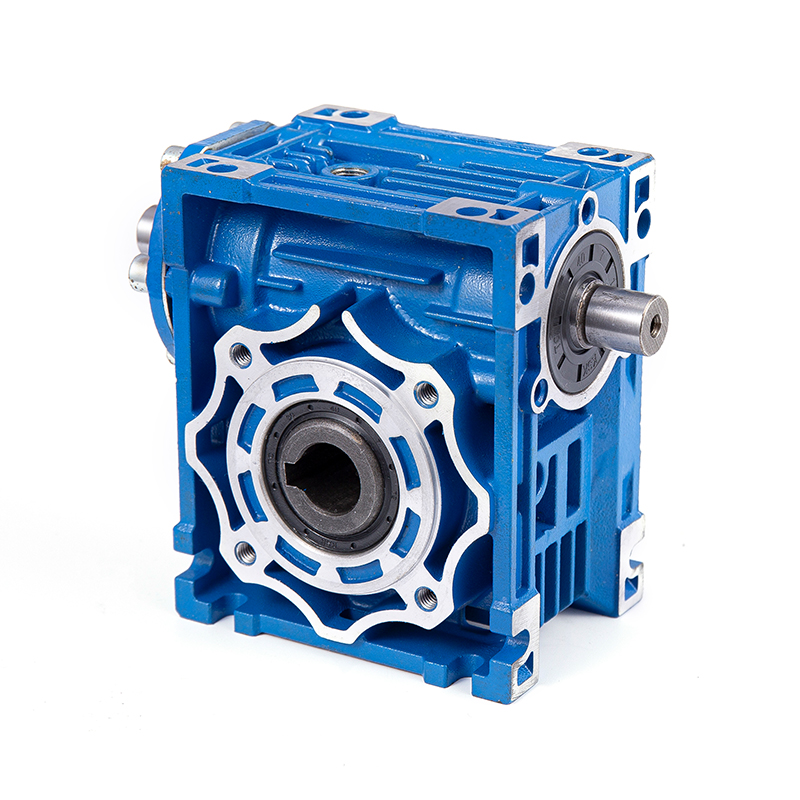

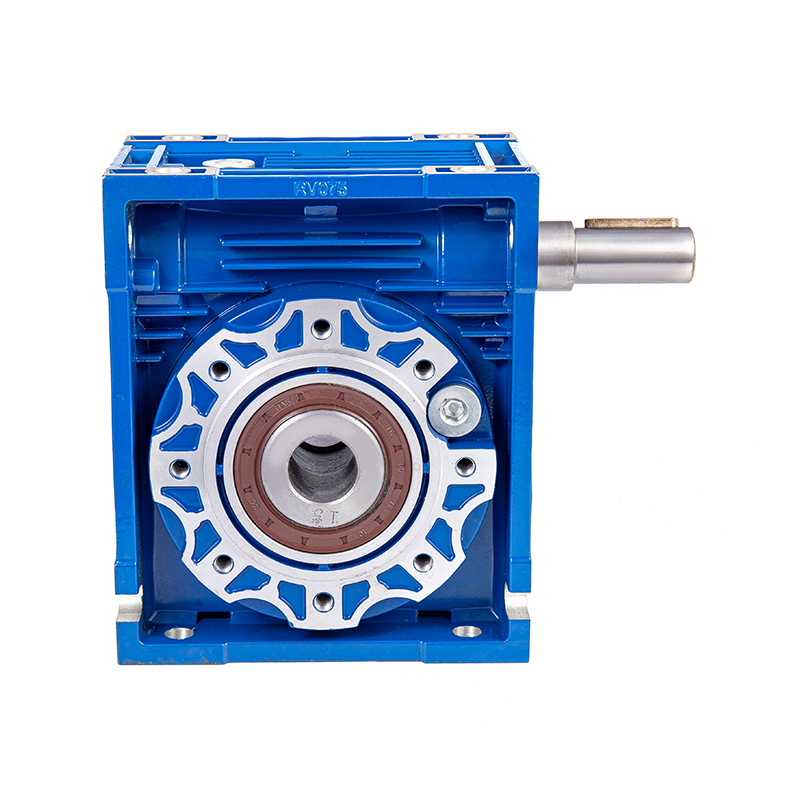

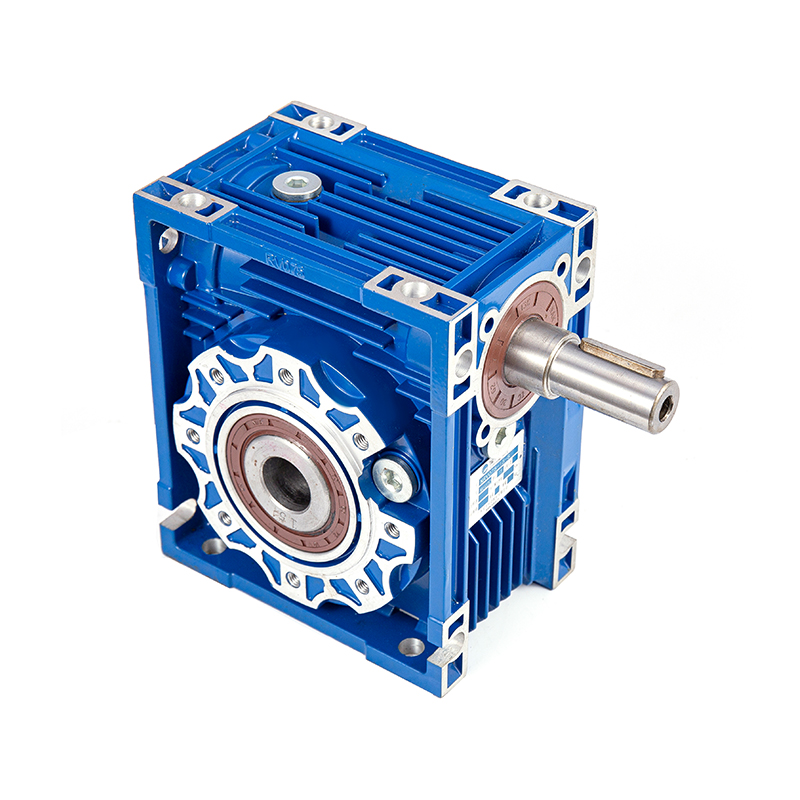

NRV ウォームギヤ減速機

エネルギー効率と耐久性：重負荷条件下でのNRVウォーム減速機の性能

1. 減速機の重負荷条件における主要な課題
高トルクおよび衝撃荷重: 鉱山、冶金、港湾機械、その他のシナリオにおける瞬間的な荷重特性。
連続運転加熱問題：ウォームギヤの摩擦による温度上昇が潤滑や材料に与える影響。
摩耗と疲労寿命: 歯面の摩耗やベアリングの故障などの一般的な故障モード。

2. エネルギー効率最適化設計 NRVウォーム減速機
高精度ウォーム加工：ギヤ研削技術を採用し、フリクションロスを低減し、伝達効率を向上（最大90％以上）。
特別な潤滑ソリューション: 熱減衰を低減するための高温合成潤滑剤またはグリース潤滑。
軽量かつ放熱構造：ボックス放熱フィン設計または強制冷却オプション。

3. 耐久性を高めるためのキーテクノロジー
材質選定：ウォームは焼き入れ合金鋼、ウォームホイールは耐摩耗性の錫青銅（ZCuSn10Pb1）を使用しています。
シーリングと腐食保護: IP65 保護レベルと湿気や粉塵の多い環境向けの特殊コーティング。
負荷テストデータ: 標準的な動作条件と高負荷でのMTBF (平均故障間隔) ケースの比較。

4. 業界での応用事例
セメント産業: 生ミル駆動システムの長期安定性。
昇降装置：頻繁な発停および変動負荷条件下での信頼性検証。
鋼圧延機：高温環境下での耐疲労性能。

5. メンテナンスに関する推奨事項とエネルギー効率のトレードオフ
定期点検箇所：油汚れ、歯面摩耗痕。
エネルギー効率とコストのバランス: 初期投資と長期的なエネルギー節約効果 (減速機との比較など)。

メンテナンスとトラブルシューティング: NRV ウォーム減速機の耐用年数を延ばすための重要な実践方法

1. 日常メンテナンスのポイント
潤滑管理
オイルレベルとオイルの品質（汚れ、酸化、水の混入）を定期的にチェックしてください。
使用条件に応じて適切な潤滑剤（鉱物油、合成油、グリース）を選択してください。高温環境では耐高温グリースを使用してください。
最初の 500 時間の運転後にオイルを交換し、その後は 4000 ～ 5000 時間ごと、または 1 年ごとに交換してください (作業条件によって異なります)。

締め付け・シール検査
振動による構造上の損傷を防ぐために、ボルトとフランジの接続が緩んでいないか確認してください。
シール（オイルシールやOリングなど）が劣化したり、漏れが生じた場合は、ほこりや水の侵入を防ぐために適時に交換してください。

温度と振動の監視
赤外線温度計を使用して、ベアリングとウォームの温度を監視します (異常な温度上昇は、潤滑不足または過負荷を示している可能性があります)。
振動アナライザーは、異常な振動 (シャフトの位置ずれ、ギアの摩耗、ベアリングの損傷によって引き起こされる可能性があります) を検出します。

2. 一般的な故障モードとトラブルシューティング方法
(1) 異音
考えられる原因: 潤滑不足、ギアの磨耗、ベアリングの損傷、組み立ての緩み。
トラブルシューティングの手順:
潤滑油が十分にあるか、汚れていないかを確認し、必要に応じて交換してください。
ウォームギヤ歯面を分解して検査し、剥離や孔食の有無を観察します。
手動でベアリングを回転させ、固着や異音の有無を確認し、必要に応じて交換してください。
接続ボルトに緩みがないか確認し、増し締めしてください。
(2) 油漏れ
考えられる原因: シールの老朽化、ハウジングの亀裂、オイルシールの不適切な取り付け、オイルレベルの過剰。
トラブルシューティングの手順:
オイルシール、Oリング等のシール類に硬化や損傷がないか確認し、不良部品は交換してください。
ハウジングに亀裂や砂穴がないかを観察し、必要に応じてハウジングを修理または交換します。
油面が校正の上限を超えていないか確認し、適正な範囲に調整してください。
(3) 出力軸の固着または回転不良
考えられる原因：過大な負荷、ベアリングの損傷、ハウジング内への異物の侵入、軸の芯ずれ。

トラブルシューティングの手順:
負荷が定格値を超えていないか確認し、装置の動作パラメータを調整してください。
分解してベアリングに損傷がないか確認し、不良ベアリングを交換してください。
ボックス内の金属片やその他の不純物を取り除きます。
モーターと減速機のシャフトのアライメントを再校正します (レーザーアライメント機器が推奨されます)。

(4) 効率の大幅な低下（温度上昇が高すぎる）
考えられる原因：ウォームギヤの過度の摩耗、潤滑不良、放熱不足、過負荷運転。

トラブルシューティングの手順:
歯面の磨耗を確認します。摩耗が 10% を超える場合は、ウォーム ギア ペアを交換する必要があります。
規格に合った潤滑油を交換し、油回路に障害がないことを確認してください。
ヒートシンクを清掃するか、強制冷却装置（ファンなど）を取り付けてください。
実際の負荷が減速機の定格出力と一致しているか確認してください。

(5) 異常振動
考えられる原因: シャフトの位置ずれ、アンカーボルトの緩み、ギアの噛み合い不良、ベアリングの摩耗。

トラブルシューティングの手順:
入出力軸の同軸度をダイヤルインジケーターやレーザー調心器などを使用して補正します。
アンカーボルトを増し締めし、ショックパッドが劣化していないか確認してください。
ウォームギヤの噛み合いすきまを確認し、標準範囲に調整してください。
損傷したベアリングまたはギア部品を交換します。

3. 主要部品の寿命管理
ウォームギヤペア：歯面のピッチングや剥離を定期的に確認してください。摩耗が歯厚の10％を超えたら交換してください。
ベアリング：20,000～30,000運転時間ごと、または異音が発生した場合の交換を推奨します。
オイルシール：1～2年で交換しますが、粉塵・湿気の多い環境ではサイクルが短くなります。

4. 予防保全計画の例
毎日：オイルレベル、異音、漏れを確認してください。
毎月: ボルトを締めて、外部の放熱構造を清掃します。
6 か月ごと: オイル検査 (粘度、酸価、粒子状物質)。
年に一度: 包括的な分解と検査、摩耗部品 (シール、フィルターなど) を交換します。

5. 寿命を延ばすための高度な実践
負荷の最適化：長時間の過負荷運転を避け、インバータを使用して起動ショックを軽減します。
環境制御：高温環境では保護カバー（防塵・防湿）を追加し、冷却ファンを追加します。
データ駆動型メンテナンス: IoT センサー (温度、振動、オイル品質) を統合して、予知保全を実現します。
