ウォームギアボックスと他のタイプのギア: 許容と欠点

機械式トランスミッション システムの世界では、効率、耐久性、パフォーマンスを確保するには、適切なタイプのギアボックスを選択することが重要です。さまざまなギアの種類の中で、 ウォームギアボックス ユニークなデザインと特定の用途により際立っています。ただし、ニーズに最適なものを決定するには、ウォーム ギアボックスを平歯車、はすば歯車、かさ歯車などの他の種類の歯車とどのように比較するかを理解することが重要です。

ウォームギアボックスとは何ですか?

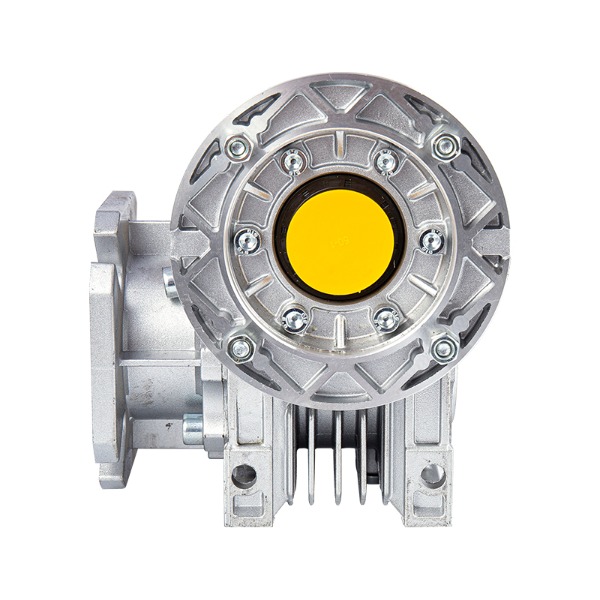

ウォーム ギアボックスは、ウォーム (ネジ状のギア) がウォーム ホイール (ウォームと噛み合う歯のあるギア) と噛み合う特殊なタイプのギア セットです。この設計により、高トルクの伝達が可能となり、コンパクトなスペースで大幅な減速比を実現できます。ウォーム ギアボックスは、コンベア、リフト、一部の自動車システムなど、スペースの制約と高トルクが懸念される用途で広く使用されています。

ウォームギアボックスの主な特徴

• 高い減速比: ウォーム ギアボックスは、多くの場合 20:1 ～ 300:1 の範囲で、単一ステージで大幅な減速を達成できるため、高トルクの用途に最適です。
• 直角透過率: ウォーム ギアボックスはトランスミッション方向に 90 度回転するため、スペースに制約がある設計に役立ちます。
• セルフロック機能: ウォーム ギアボックスの主な利点の 1 つは、セルフロック機能であることです。これは、ウォームギヤが駆動されていないときは、ウォームホイールの回転を防止することを意味し、機構の昇降や保持に役立ちます。
• 効率: ウォームギアボックスはトルク伝達において比較的効率的ですが、ウォームとウォームホイール間の摩擦損失により、他のタイプのギアと比較して効率が低くなる傾向があります。

ウォームギアボックスと他のタイプのギアの比較

ウォーム ギアボックスは特定の用途では非常に効率的ですが、利点と欠点の点で一般的に使用される他のタイプのギアと比較することが重要です。

ウォームギアボックス vs. 平歯車

平歯車は最も一般的なタイプの歯車で、回転軸に平行な真っ直ぐな歯で構成されています。シンプルでコスト効率が高く、動力伝達が効率的です。

平歯車の欠点:

• 平歯車は、大きな減速比を必要とする用途には理想的ではありません。高速動作は騒音や摩耗を引き起こす可能性があります。
• ウォーム ギアボックスと同じセルフロック機能はありません。

ウォームギアボックス vs. ヘリカルギア

はすば歯車は、回転軸に対して斜めに切られた歯が特徴です。この設計は、平歯車に比べてスムーズで静かな動作を実現しますが、より正確な位置合わせが必要です。

はすば歯車の欠点:

• はすば歯車は製造が複雑で、他の種類の歯車よりも高価になる場合があります。
• ウォームギアボックスとは異なり、セルフロック機能はありません。

ウォームギアボックス vs. ベベルギア

かさ歯車は、通常 90 度で交差するシャフト間の動きを伝達するように設計されています。これらは、入力シャフトと出力シャフトの軸が平行でない用途でよく使用されます。

かさ歯車の欠点:

• かさ歯車は取り付けと調整がより複雑になる可能性があり、多くの場合、正しく機能するには正確な設定が必要です。
• ウォームギアボックスよりもかさばる傾向があり、コンパクトな用途には理想的ではない可能性があります。

ウォームギアボックスの長所と短所

利点:

コンパクトなデザイン: ウォームギアボックスはサイズとスペースの削減を可能にし、狭いスペースに適しています。

高い減速比: ウォーム ギアボックスは、他の多くのタイプのギアでは不可能な、単一段で高い減速比を達成できます。

セルフロック: このユニークな機能は、リフトやホイストなど、荷重保持が不可欠な用途で特に役立ちます。

静かな動作: ウォーム ギアの噛み合いの性質により、これらのギアボックスは平歯車や傘歯車に比べて比較的静かに動作する傾向があります。

欠点:

効率の低下: ウォーム ギアボックスはウォームとウォーム ホイール間の摩擦を受けるため、他のタイプのギアと比べて効率が低下します。

発熱: 摩擦によりウォーム ギアボックスはより多くの熱を発生するため、最適なパフォーマンスを得るには冷却または潤滑が必要になる場合があります。

費用: ウォームギアボックスは一部の用途では比較的安価ですが、高トルク用途では高精度の製造が必要なため、より高価になる可能性があります。

ウォームギアボックスの用途

ウォームギアボックスは、大幅な減速比とコンパクトな設計が必要な用途に最適です。これらは次のような業界で一般的に使用されています。

• エレベーターとエレベーター: セルフロック機能は、逆方向の動きを防ぐために非常に重要です。
• コンベヤ: 重量物をゆっくりと動かす必要がある用途に適しています。
• 自動車システム: ステアリング機構や歯車減速装置などに使用されます。
• ウインチとホイスト: 昇降システムに不可欠で、コンパクトなスペースで高トルクを提供します。

結論

アプリケーションに適したギアボックスの選択は、スペースの制約、トルク要件、効率のニーズなど、いくつかの要因によって決まります。ウォームギアボックスには、高い減速比やセルフロック機能などの利点がありますが、効率の低下や発熱などの制限があります。平歯車、はすば歯車、かさ歯車などの他の歯車タイプにも、特に高効率と静かな動作の点で独自の利点があります。

アプリケーションの具体的なニーズを理解することは、要件に最も適したギアボックスのタイプを決定するのに役立ちます。迷ったときは業者に相談すると、 専門家 ギアボックス トランスミッション システムでは貴重な洞察が得られます。

よくある質問

1. 他のギアと比較したウォームギアボックスの主な利点は何ですか?

• ウォーム ギアボックスの主な利点は、独自のセルフロック機能に加えて、コンパクトなスペースで高い減速比を実現できることです。

2. ウォームギアボックスの効率は他のタイプのギアとどのように比較されますか?

• ウォーム ギアボックスは、ウォームとウォーム ホイール間の摩擦により、平歯車やヘリカル ギアよりも効率が低くなります。

3. ウォームギアボックスは高速用途に適していますか?

• ウォーム ギアボックスは通常、高速用途には理想的ではありません。低速、高トルク設定での使用に最適です。

4. ウォームギアボックスは屋外または過酷な環境でも使用できますか?

• はい、ウォーム ギアボックスは過酷な環境でも使用できますが、発熱に対処するために適切な潤滑と冷却が必要な場合があります。
