ウォームギアボックスとヘリカルギアボックス: とりあえずのミッションがニーズに適していますか?

はじめに

産業上のニーズに適したギア トランスミッションを選択する場合、多くの場合、次のいずれかを選択することになります。 ウォームギアボックス そしてヘリカルギアボックス。これら 2 つのギアボックス タイプにはそれぞれ、異なる用途に適した独特の特性、利点、および制限があります。

ギアボックスの種類を理解する

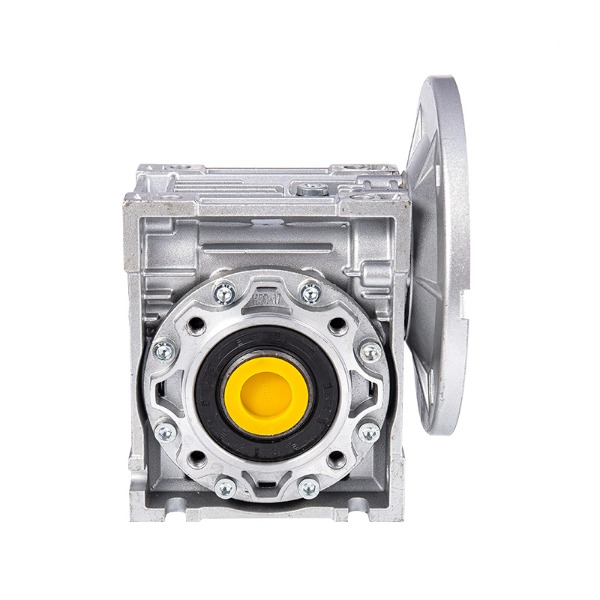

ウォームギアボックスとは何ですか?

ウォーム ギアボックスは、ギアと噛み合って動きを伝達するウォーム (ネジの一種) で構成されています。ウォームギアボックスは、コンパクトなサイズで高トルク出力を提供する能力と、単一ステップで高速減速を達成する能力で知られています。

ウォームギアボックスの主な特徴:

• 高トルク出力
• コンパクトで省スペースな設計
• セルフロック機能により逆回転を防止
• 低速から中速のアプリケーションに最適

ヘリカルギアボックスとは何ですか?

ヘリカルギアボックスは、回転軸に対して斜めにカットされた歯を備えたギアを特徴とし、ストレートカットギアと比較してスムーズな動作を実現します。これらのギアボックスは通常、騒音を最小限に抑えた高速、高出力の伝達を必要とする用途に使用されます。

ヘリカルギアボックスの主な特徴:

• スムーズで静かな動作
• 効率的な動力伝達
• より高い耐荷重能力
• 中高速アプリケーションに最適

ウォームギアボックスとヘリカルギアボックス: 直接比較

アプリケーションの主な違い

ウォーム ギアボックスは、コンパクトな形状で高トルク出力が必要な用途、特にセルフロック機構が必要な場合に最適です。これらは、コンベヤー システム、エレベーター ドライブ、昇降装置などでよく見られます。

一方、ヘリカルギアボックスは、自動車のトランスミッション、ポンプ、減速機など、より高い効率とより静かな動作が要求される用途に好まれます。

適切なギアボックスの選択

ウォーム ギアボックスとヘリカル ギアボックスのどちらを選択する場合は、必要なトルク、効率、騒音レベル、利用可能なスペースなどの要素を評価することが重要です。耐久性が高く、低速の用途では、ウォーム ギアボックスには明確な利点があります。ただし、ノイズを最小限に抑え、より高い効率で高速動作を必要とするアプリケーションには、ヘリカル ギアボックスの方が適しています。

ウォームギアボックスの利点

• 高トルク出力: ウォーム ギアボックスは、高トルクが必要な過酷な用途に適しています。
• セルフロック: ウォーム ギアボックスのセルフロック特性により逆方向の駆動が防止されるため、逆方向の動きを防止する必要があるリフトやコンベアなどの用途に最適です。
• コンパクトなデザイン: コンパクトな設計により、ウォーム ギアボックスは狭いスペースに収まり、スペースが限られている場合に推奨されます。

ヘリカルギアボックスの利点

• より高い効率: ヘリカルギアボックスは、摩擦を最小限に抑える角度の付いた歯により、より効率的な動力伝達を実現します。
• よりスムーズな操作: はすば歯車の歯が徐々に噛み合うため騒音や振動が少なく、静かな運転に最適です。
• より高い耐荷重: ヘリカル ギアボックスはウォーム ギアボックスと比較して高い負荷を処理できるため、より要求の厳しい用途に適しています。

各ギアボックスをいつ使用するか

ウォームギアボックスを使用する場合

• 重いトルク要件: 小型パッケージで高トルクを必要とするホイスト、リフト、コンベアなどの用途に適しています。
• 低速動作: ウォーム ギアボックスは、速度よりも高トルク出力が重要な低速動作に優れています。
• セルフロックのニーズ: 追加のブレーキ機構なしで逆転を防止するギアボックスが必要な用途には、ウォーム ギアボックスが最適です。

ヘリカルギアボックスを使用する場合

• 高効率: 最小限の摩擦でスムーズかつ効率的な動力伝達を必要とする用途に。
• 静かな動作: 自動車やポンプ システムなど、騒音と振動のレベルが重要な場合。
• 高速動作: ヘリカルギアボックスは、効率が高く摩擦が少ないため、中高速での動作に適しています。

メンテナンスと耐久性

ウォーム ギアボックスとヘリカル ギアボックスはどちらも、寿命と最適なパフォーマンスを確保するために定期的なメンテナンスが必要です。ただし、ウォーム ギアボックスは摩擦損失が高いため、より効率的で摩耗が少ないヘリカル ギアボックスに比べて寿命が短くなる傾向があります。

ウォームギアボックスのメンテナンスに関するヒント:

• 定期的に潤滑状態をチェックし、摩擦を軽減し過熱を防ぐためにオイルを交換してください。
• ウォームギアとウォームホイールの摩耗を検査し、必要に応じて部品を交換します。

ヘリカルギアボックスのメンテナンスのヒント:

• 不必要な摩耗を避けるために、ギアが適切に配置されていることを確認してください。
• ギアボックスを清潔に保ち、定期的に潤滑油を交換してください。

結論

ウォーム ギアボックスとヘリカル ギアボックスはどちらも産業用途に適しており、それぞれに明確な長所と短所があります。この 2 つのどちらを選択するかは、高トルク出力、効率、静かな動作、コンパクトな設計など、特定の要件によって異なります。それらの違いと用途を理解することで、どのギアボックスが自分のニーズに適しているかについて情報に基づいた決定を下すことができます。

よくある質問

1. ウォームギアボックスとヘリカルギアボックスの主な違いは何ですか?
ウォーム ギアボックスは、コンパクトな設計で高トルクを提供し、セルフロック機能を備えています。一方、ヘリカル ギアボックスは、より高い効率とより静かな動作を提供し、より高い負荷を処理できます。

2. ウォーム ギアボックスとヘリカル ギアボックスのどちらのギアボックスがより効率的ですか?
ヘリカルギアボックスは、動作中の摩擦が少ないため、一般にウォームギアボックスよりも効率的です。

3. ウォームギアボックスは高速用途に使用できますか?
ウォーム ギアボックスは、低速から中速の用途に適しています。高速動作には、効率が高いヘリカルギアボックスが好まれます。

4. ウォームギアボックスはどのような種類のアプリケーションにメリットをもたらしますか?
ウォーム ギアボックスは、ホイスト、リフト、コンベヤ システムなど、高トルクとセルフロック機能を必要とする用途に最適です。

5. ヘリカルギアボックスはウォームギアボックスよりも耐久性がありますか?
はい、ヘリカルギアボックスは効率が高く摩擦が少ないため耐久性が高くなる傾向があり、その結果、時間の経過による磨耗が少なくなります。
